مقدمه
تحلیل جریان سیالات (Computational Fluid Dynamics یا به‌اختصار CFD) یکی از ضروری‌ترین مراحل در طراحی و بهینه سازی قطعات و سیستم‌های صنعتی است . نرم افزار ANSYS CFX به‌عنوان یکی از برترین نرم‌افزارهای CFD در جهان شناخته می‌شود که با قابلیت‌های پیشرفته و الگوریتم‌های بهینه ، امکان شبیه‌سازی دقیق جریان سیالات را فراهم می‌سازد . در این مقاله به بررسی ویژگی‌های کلیدی ANSYS CFX، چگونگی استفاده از ابررایانه (High-Performance Computing یا HPC) برای افزایش کارایی و دقت شبیه سازی ها و مزایای کسب شده خواهیم پرداخت.
فهرست مطالب
- تحلیل جریان سیالات چیست؟
- معرفی ANSYS CFX
- ویژگی های کلیدی ANSYS CFX
- چرا به ابر رایانه نیاز داریم؟
- پیکربندی محاسبات موازی در ANSYS CFX
- مطالعه موردی: شبیه‌سازی توربین گازی
- نکات بهینه‌سازی مش و تنظیمات عددی
- نتیجه‌گیری
تحلیل جریان سیالات چیست ؟
تحلیل جریان سیالات ( CFD) به‌منظور حل معادلات ناویر – استوکس و معادلات انتقال حرارت و جرم در محیط های سیال انجام می‌شود. CFD ابزاری کلیدی برای :
- پیش‌بینی رفتار جریان در اطراف اجسام (مانند بال هواپیما )
- طراحی سامانه‌ها ی تهویه و خنک کاری
- تحلیل انتقال حرارت در مبدل‌های حرارتی
- شبیه‌سازی احتراق در موتورهای احتراقی.
با استفاده از CFD ، مهندسان می‌توانند بدون نیاز به نمونه‌ها ی فیزیکی گران‌قیمت، جریان و انتقال حرارت را به‌دقت تحلیل و اصلاح کنند.
معرفی ANSYS CFX
ANSYS CFX یک نرم‌افزار پیشرفته CFD است که از سال‌ها تحقیق و همچنین توسعه در زمینه شبیه سازی سیالات بهره‌مند شده است . از ویژگی‌های برجسته آن میتوان به موارد زیر اشاره کرد :

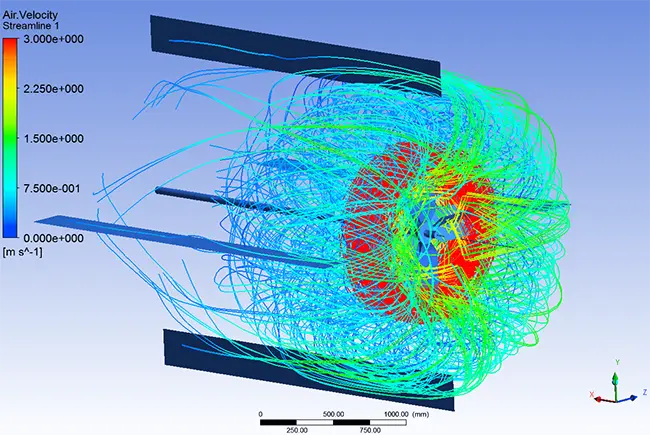

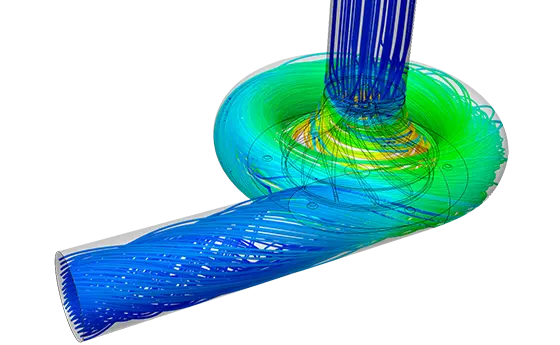

- حلگر توربو ماشین: مناسب برای شبیه‌سازی توربین ها، کمپرسورها و پمپ ها
- مدل‌های چند فازی: بررسی جریان‌های گسسته- سیال مانند حباب‌های گاز در مایعات
- اکوسیستم چندفیزیکی: قابلیت ادغام با فیزیک ساختار، الکترومغناطیس و انتقال حرارت تابشی
- واسط کاربری گرافیکی (CFX-Pre / CFX-Post): طراحی مدل و پس پردازش نتایج به‌صورت شهودی.
ویژگی‌های کلیدی نرم افزار ANSYS CFX
- دقت عددی بالا
- استفاده از روش‌ها ی upwind مرتبه بالا
- مدل‌های آشفتگی پیشرفته ( k-ε, k-ω SST)
- پایداری و همگرا شدن سریع
- الگوریتم حلگر مقیاس -زمان (SIMPLE, PISO)
- تکنیک‌های کاهش اصطکاک عددی.
- ادغام با ANSYS Workbench
- امکان طراحی مبتنی بر پارامتر ( Parameterization )
- خودکار سازی پروسه با استفاده از Workbench Scripting
- گزارش‌دهی خودکار
- تولید گزارش جامع شامل جداول، نمودارها و تصاویر
- خروجی قابل سفارشی‌سازی برای ارائه به ذینفعان.
چرا به ابر رایانه نیاز داریم؟
شبیه‌سازی‌های پیچیده ، به‌ویژه توربوماشین‌ها یا جریان‌های چندفازی حجیم، نیازمند بیش از چند صد میلیون سلول مش و صدها ساعت محاسبه است. در اینجا استفاده از HPC (محاسبات با کارایی بالا) یا ابررایانه اهمیت می‌یابد :
- سرعت بخشیدن زمان حل: کاهش زمان محاسبه از روزها یا هفته‌ها به ساعات یا دقیقه‌ها
- پشتیبانی از موازی سازی بسیار بالا: بهره‌گیری از هزاران هسته پردازشی هم‌زمان
- حافظه زیاد: امکان بارگذاری مجموعه‌داده‌های بزرگ و شبیه‌سازی‌های با دقت بالا
پیکربندی محاسبات موازی در ANSYS CFX
برای استفاده از ابررایانه در ANSYS CFX، مراحل زیر را دنبال کنید:
- تقسیم مش ( Partitioning)
- با ابزار CFX-Mesh یا hexahedral mesh partitioner، مش را بر اساس تعداد هسته ها تقسیم کنید.
- تنظیمات کنسول حلگر (Solver Manager)
- در بخش Parallel Options، تعداد هسته (MPI Ranks) و روش ارتباط (Interconnect) را مشخص نمایید
- استفاده از فایل‌های پیکربندی
- از فایل‌های
.cffو.defبرای خودکارسازی اجرای چندمرحله‌ای و مدیریت لاگ‌ها استفاده کنید.
- از فایل‌های
- نظارت بر کارایی (Performance Monitoring )
- با ابزار CFX-Performance، میزان کارایی موازی ، درصد Idle و ارتباط بین هسته‌ها را رصد نمایید
مطالعه موردی : شبیه سازی توربین گازی
زمینه پروژه: طراحی و بهینه‌سازی پره‌های توربین گازی صنعتی
- تعریف دامنه محاسباتی: شامل محفظه احتراق و ناحیه ورودی/خروجی
- ایجاد مش با ثبات: بیش از ۲۰۰ میلیون سلول هگزا hedral
- اجرای موازی بر روی ۲۵۶ هسته :
- کاهش زمان حل از ۷۲ ساعت (سریال) به ۵ ساعت (موازی)
- نتایج کلیدی:
- توزیع فشار و دما در طول پره‌ها
- نقاط بحرانی برای خنک‌کاری بهینه
- پیشنهادات طراحی برای بهبود دوام پره
نکات بهینه‌سازی مش و تنظیمات عددی
- کیفیت مش: ضریب اسکولر (Skewness) کمتر از ۰٫۸، نسبت یکنواختی سلول ( Aspect Ratio) مناسب
- اهرم‌بندی مش: استفاده از refinement در نواحی لبه‌ای و جابه‌جایی لایه‌ای (Boundary Layer)
- تنظیمات آشفتگی: انتخاب مدل k-ω SST برای جریان‌های جداشده
- کنترل عددی: تنظیم Relaxation Factor برای حلگر پایدار.
نتیجه‌گیری
استفاده از ANSYS CFX در کنار قدرت ابررایانه‌ها تحول چشمگیری در حوزه CFD ایجاد کرده است . با بهره‌گیری از قابلیت‌های محاسبات موازی و مش‌های بسیار دقیق، می‌توانید زمان توسعه محصول را کاهش داده و به نتایج دقیق‌تر و قابل اتکا دست یابید. برای بهره‌برداری کامل از این فناوری:
- بر روی کیفیت مش و پارامترهای حلگر تمرکز کنید
- از خودکارسازی فرآیندها در Workbench نهایت استفاده را ببرید
- نظارت مستمر بر کارایی و مقیاس‌پذیری شبیه‌سازی‌ها داشته باشید
