ANSYS HFSS چیست؟
ANSYS HFSS (High Frequency Structure Simulator) یکی از پیشرفته ترین نرم‌افزار های شبیه سازی میدان های الکترومغناطیسی در حوزه فرکانس‌های بالا و مایکروویو است . این نرم‌افزار با روش المان محدود (FEM) امکان تحلیل ساختارهای آنتن، فیلتر، موج‌بر، اجزای PCB و سیستمهای mmWave را به‌صورت سه‌بعدی فراهم می‌کند
اهمیت استفاده از ابررایانه ها در شبیه سازی HFSS
شبیه سازی دقیق ساختارهای الکترومغناطیسی با ANSYS HFSS نیازمند منابع محاسباتی بالا است، با بزرگتر شدن هندسه مدل و افزایش دقت مش‌بندی ( Mesh )، زمان و حافظه مورد نیاز به‌طور تصاعدی افزایش می‌یابد . ابررایانه‌ها (High-Performance Computing یا HPC) با ارائه پردازش موازی و معماری توزیع‌شده ، امکانات زیر را فراهم می‌کنند :
- تسریع فرآیند شبیه سازی: اجرای همزمان چندین هسته پردازشی برای حل همزمان شبکه های المان محدود
- افزایش ظرفیت حافظه : دسترسی به حافظه ها ی مشترک بزرگتر برای نگهداری مش‌ها ی پیچیده
- کاهش زمان توسعه محصول: کوتاه شدن چرخه های بهینه سازی و تحلیل پارامتریک
- پشتیبانی از شبیه‌سازی‌های مقیاس‌پذیر: امکان اجرای شبیه سازی‌های حجیم و بلندمدت ( مثلاً تحلیل SBR+ بر روی محیطهای بزرگ ) .
ویژگی‌های کلیدی ANSYS HFSS در محیط HPC
- Parallel Processing ( پردازش موازی ) :
ANSYS HFSS از معماری MPI برای توزیع بار محاسباتی بین چندین گره (Node) و هسته (Core) بهره میبرد. - Distributed Memory Mesh:
شبکه بندی ( Mesh) در هر گره ذخیره و پردازش می‌شود که باعث می‌شود مش‌های بسیار ریز یا با میلیونها المان امکانپذیر شود - Job Scheduling Integration:
پشتیبانی از سیستمهای مدیریت صف مانند SLURM، PBS و LSF برای مدیریت خودکار اجرای شبیه سازی روی خوشه های محاسباتی . - Scalability (مقیاس‌پذیری):
قابلیت افزودن گره های بیشتر در خوشه برای افزایش همزمانی و کاهش زمان اجرا ، بدون نیاز به تغییر مدل یا اسکریپت
کاربردهای ترکیب ANSYS HFSS و ابررایانه ها

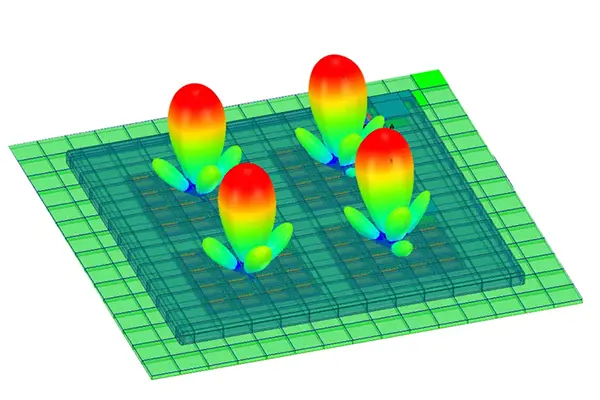

- طراحی و بهینه سازی آنتن های پیشرفته :
شبیه سازی آرایه ها ی فازی (Phased Array) با صدها المان و بهینه‌سازی پارامتری در زمانهای کوتاه. - تحلیل فیلترهای پیچیده RF/مایکروویو:

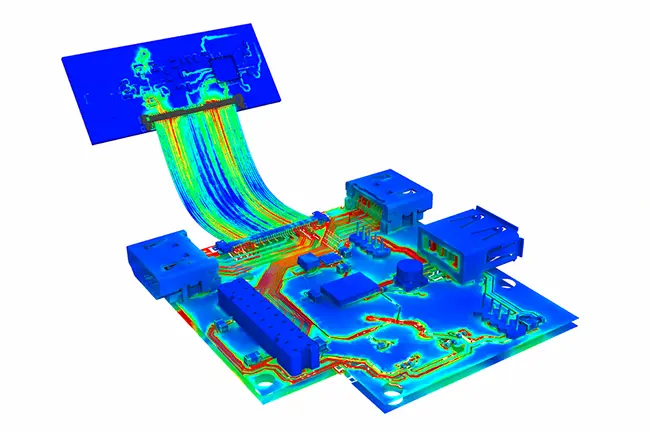

طراحی فیلتر های باندپاس و باندحذف با شبکه بندی ریز برای کنترل دقیق پاسخ فرکانسی - شبیه‌سازی موج‌برها و گذرگاه‌های PCB در حجم بالا :

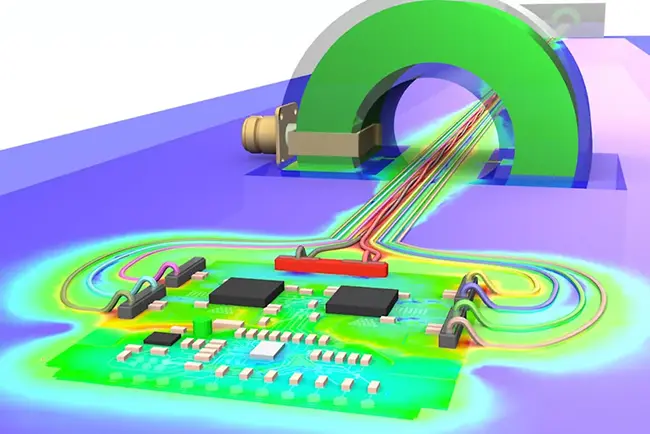

مدلسازی بردهای چند لایه با گذرگاه های متعدد و تحلیل تداخل متقابل ( Crosstalk) - شبیه‌سازی پوشش‌دهی و SBR+ برای mmWave و 5G:
تحلیل محیطهای باز و بسته برای پوشش دهی سیگنال‌های mmWave با دقت بالا .
مراحل راه‌اندازی و اجرای HFSS بر روی ابررایانه
- دریافت و نصب لایسنس توزیع‌شده:
استفاده از لایسنس‌های Floating یا Token-Based برای اشتراک بین چند کاربر و گره. - تنظیم محیط خوشه ( Cluster Environment) :
- نصب و پیکربندی MPI (مثل OpenMPI یا Intel MPI)
- اتصال به سیستم مدیریت صف (SLURM, PBS, LSF)

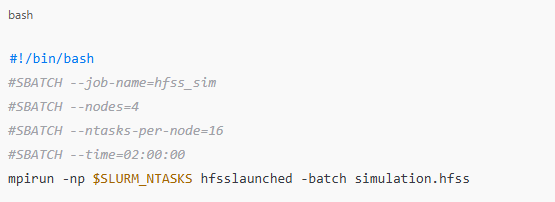

- تهیه اسکریپت‌های اجرایی (Batch Scripts) :
- تعریف پارامتر های شبیه‌سازی، تعداد گره و هسته، مسیر فایل‌های ورودی و خروجی
- مدلسازی و پارامتریک کردن پروژه:
استفاده از Python API برای خودکارسازی تولید هندسه، تعریف مش و پارامترها. - اجرا و مانیتورینگ:
بررسی لاگ‌ها، میزان استفاده از حافظه و CPU/GPU از طریق ابزارهای مدیریتی خوشه . - تحلیل نتایج و بهینه‌سازی:
استخراج S-پارامترها ، توزیع میدان و نمودارهای VSWR از فایل‌های خروجی و بهره‌گیری از اسکریپت‌های پس پردازش
نکات کلیدی و بهترین روش‌ها
- تعادل بین دقت و سرعت :
با تنظیم Adaptive Mesh Refinement تنها در نواحی حساس به خطا ، زمان شبیه‌سازی را کاهش دهید. - بهینه‌سازی Load Balancing:
توزیع متوازن مش بندی میان گره‌ها برای جلوگیری از گلوگاه محاسباتی. - مدیریت حافظه:
اختصاص حافظه مناسب به هر گره بر اساس حجم مش‌بندی ؛ جلوگیری از swap شدن باعث افزایش پرفورمنس می‌شود . - نسخه ها ی نرم‌افزاری به‌روز:
استفاده از نسخه‌های جدید ANSYS HFSS که معمولاً بهبودهایی در مقیاس پذیری و پشتیبانی از GPU ارائه می‌دهند - گزارش گیری خودکار:
اسکریپت‌های Python برای خلاصه‌سازی نتایج و مقایسه پارامتری چندین شبیه‌سازی
نتیجه‌گیری
ترکیب ANSYS HFSS با پلتفرم های ابررایانه ای، راهکاری ایده‌آل برای شبیه سازی‌های پیچیده ی الکترومغناطیسی فرکانس بالا است، با بهره‌گیری از معماری موازی، مدیریت حافظه توزیع‌شده و ابزارهای اتوماسیون، می‌توانید زمان توسعه محصول را کاهش داده و به نتایج دقیقی دست یابید که در محیط های آزمایشگاهی پر هزینه قابل دستیابی نیستند.
